Étalonnage du dispositif de capteurs

Voici les étapes pour étalonner / initialiser le dispositif de capteurs Parlons sciences (COZIR).

(Si vous ne pouvez pas aller à l’extérieur, alors vous pouvez toujours faire les autres étapes pour voir s’il fonctionne normalement. Ce programme permet d’afficher et d’étalonner.)

ÉTAPE 1: Télécharger le programme

Téléchargez le fichier de code en pressant sur le bouton Download à cette page de MakeCode : http://bit.ly/admin-cozir (URL complet: https://makecode.microbit.org/46896-04233-14422-39275 ).

Le fichier de programme peut exécuter ces fonctions:

• Fera dérouler les lectures en pressant le bouton A pour changer entre les données CO₂ / Temp / HR
• • Un « code de réinitialisation » du dispositif de capteurs – en pressant les boutons A + B, un X s’affiche à l’écran matriciel – ceci est habituellement fait à l’usine mais il peut y avoir eu un oubli, ce qui expliquerait un dispositif de capteurs qui ne donne pas de lectures.
• • Un « code d’étalonnage » – presser le bouton B pour qu’un « + » s’affiche sur l’écran matriciel - ceci réinitialise le niveau de PPM à 400 – équivalant à une lecture normale à l’extérieur.

ÉTAPE 2: Transférer le programme dans un micro:bit

• Transférer le fichier MakeCode (téléchargé avec le lien plus haut) dans un micro:bit.

ÉTAPE 3: Connexion du micro:bit au dispositif de capteurs

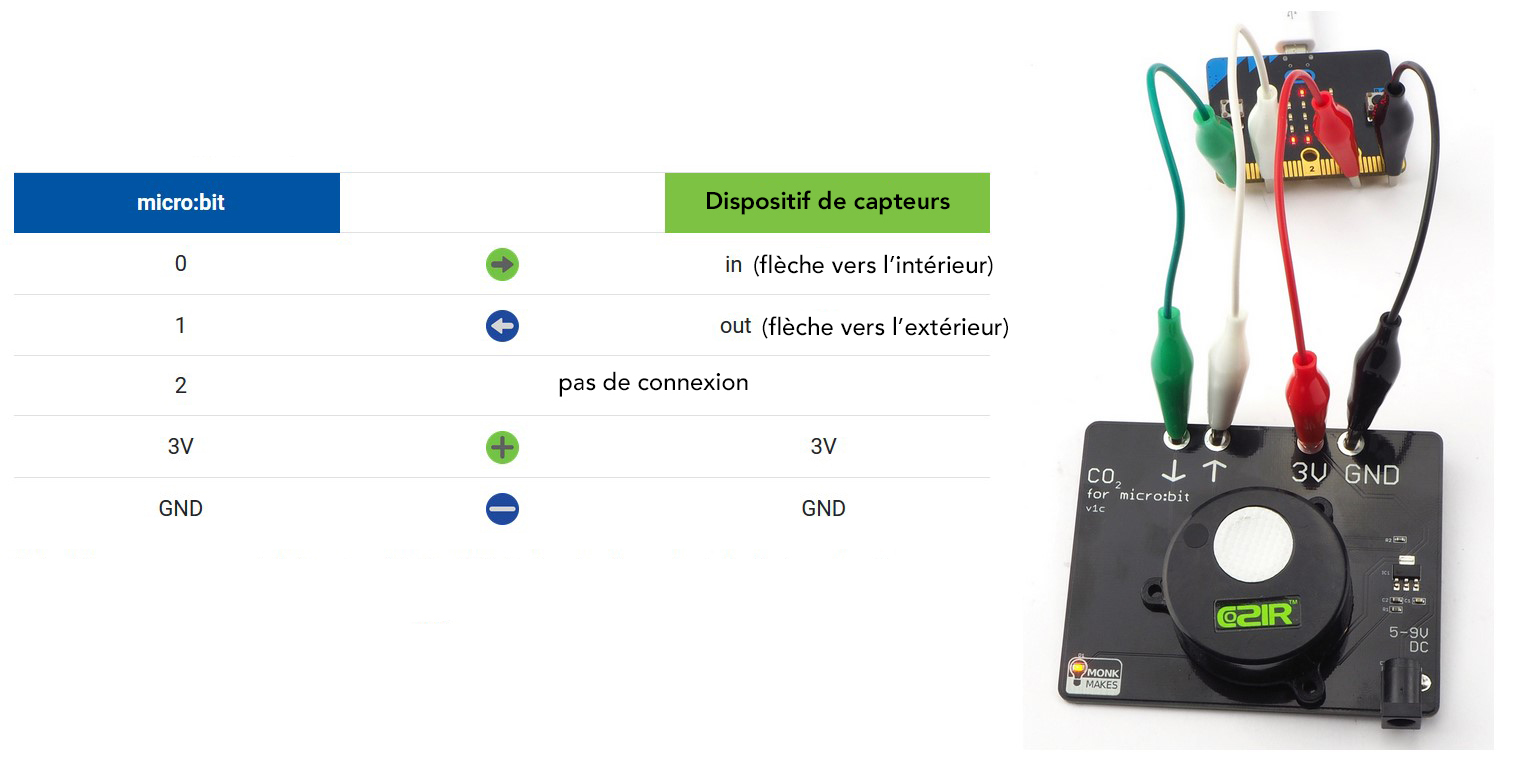

Connecter le micro:bit au dispositif de capteurs grâce aux pinces alligator, comme vous le voyez dans le schéma ci-dessous.

ÉTAPE 4: Calibration

• Avec le micro:bit branché à l’ordinateur ET au dispositif de capteur, placez-les 3 à l’extérieur pour environ 3 minutes (entre 3 à 5 minutes devrait suffire pour bien vider la chambre de détection).
• o NOTE: Nous utilisons cette combinaison – USB de l’ordinateur portable - > micro:bit <- dispositif de capteurs pour s’assurer que le COZIR reçoit la puissance nécessaire pour ces fonctions d’initialisation.
• Une fois que le combo micro:bit / dispositif de capteurs a été à l’extérieur 3 à 5 minutes, nous utiliserons le « code de réinitialisation » pour s’assurer qu’il est prêt à l’utilisation - pressez les deux boutons A+B en même temps. Un “x” apparaîtra pour confirmer que le code a été envoyé.
• Pressez le bouton B jusqu’à ce que le signe « + » apparaisse - ceci calibrera le dispositif de capteurs et réinitialisera le niveau de base à 400 PPM (lecture normale à l’extérieur).

ÉTAPE 5: Vérification finale

• Pressez le bouton A jusqu’à ce que vous obteniez la lecture de CO₂ qui devrait être située autour du située autour du 400ppm.
